產品特點

在綜合實裝生產線實現高度單位面積生產率
貼裝&檢查一連貫的系統,實現高效率和高品質生產

客戶可以自由選擇實裝生產線
通過即插即用功能,能夠自由設置各工作頭的位置

通過系統軟件實現生產線、生產車間、工廠的整體管理
通過生產線運轉監控支援計劃生產

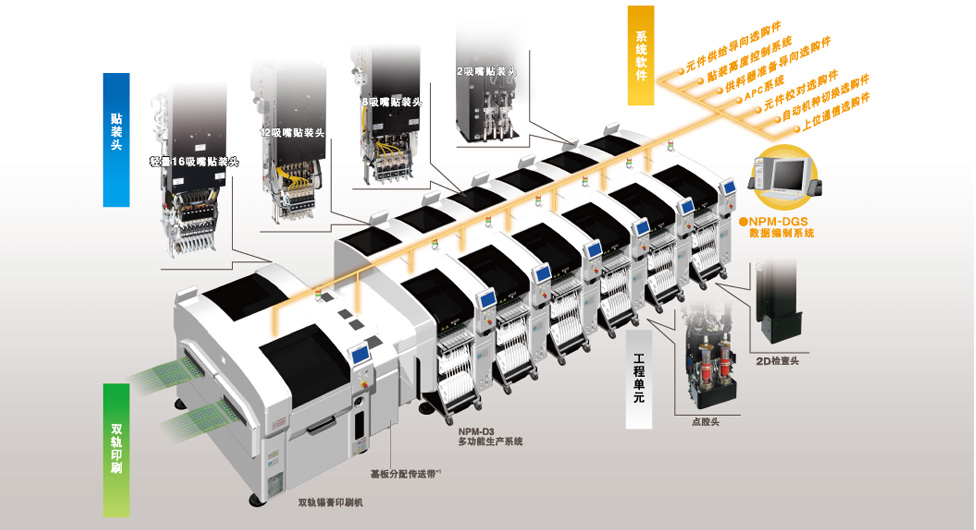

NPM-D3 SYSTEM松下NPM-D3(圖2)工程單元貼裝頭系統軟件NPM-DGS

綜合生產線的解決方案

搭載檢查頭,實現省空間的實裝生產線

通過在線檢查實現高品質實裝

松下NPM-D3(圖3)


多功能生產線

采用雙軌傳送帶,能夠在同一生產線內進行不同品種基板的混合生產。

松下NPM-D3(圖4)

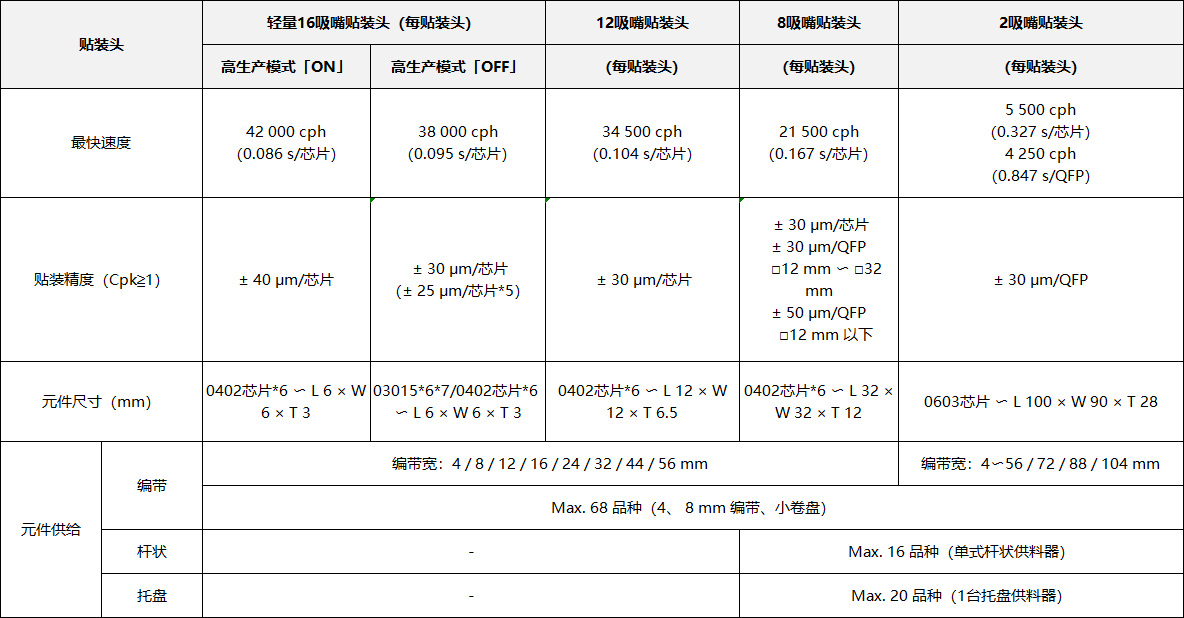

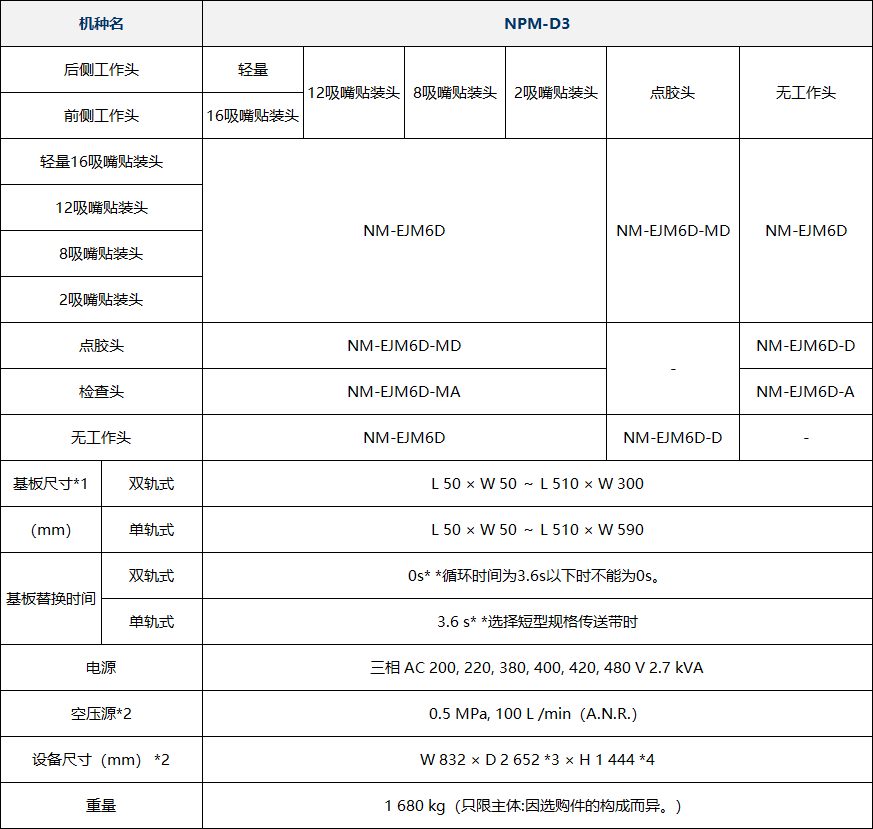

技術參數

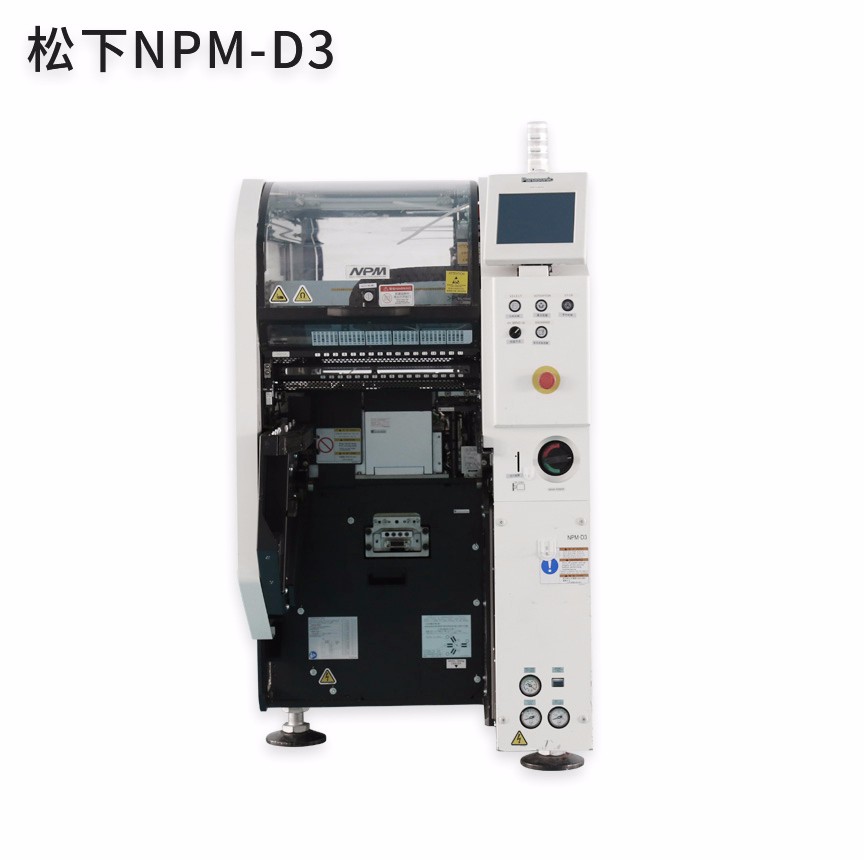

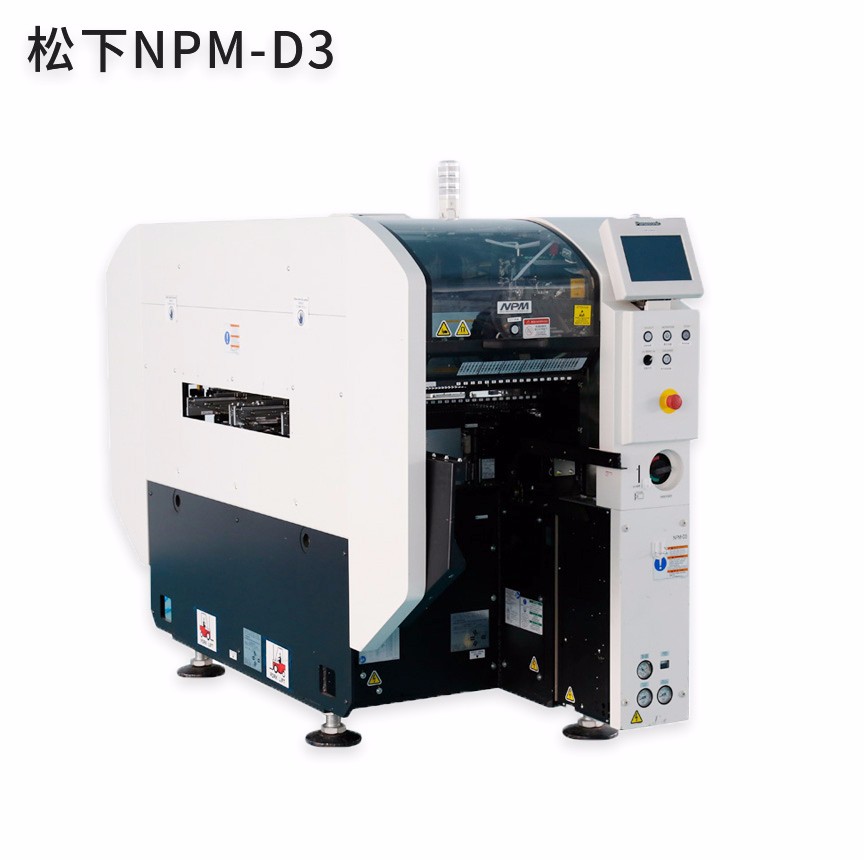

松下NPM-D3(圖1)

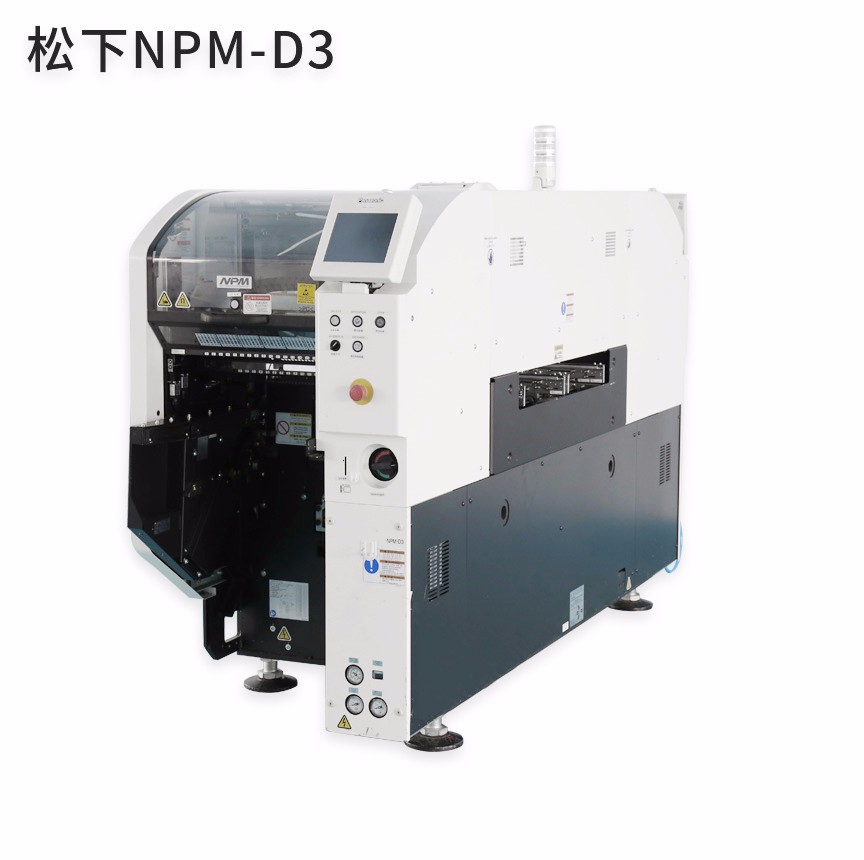

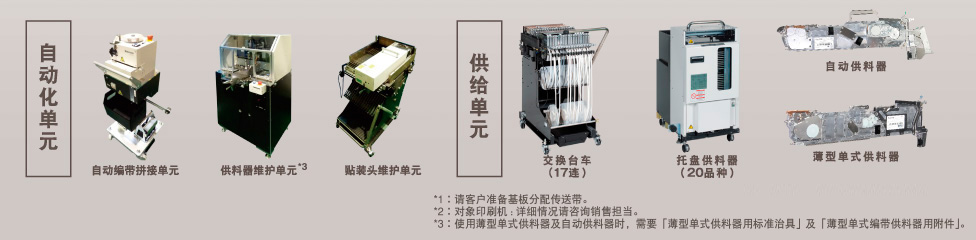

松下NPM-D3(圖2)


*1: 由于基板傳送基準不同,不可與NPM(NM-EJM9B)、NPM-W(NM-EJM2D)、NPM-W2(NM-EJM7D)雙軌規格直接連接。
*2:只限主體
*3:托盤供料器貼裝時D尺寸 2 683 mm 、交換臺車安裝時D尺寸 2 728 mm
*4:顯示器、信號塔、天頂風扇蓋除外。
*5:±25μm貼裝對應是選購件。(本公司指定條件)
*6:03015/0402芯片,需要專用吸嘴和編帶供料器
*7:03015貼裝對應是選購件。(本公司指定條件: 貼裝精度 ±30μm/芯片 )
* 8:包括基板高度測定時間0.5s。
* 9:在一個檢查頭不能同時進行錫膏檢查和元件檢查。
*10:詳細請參照《規格說明書》。
*11: 檢查對象的異物是指芯片元件。(03015除外)
*12:是根據本公司計測基準對面補正用的玻璃基板計測所得的錫膏檢查位置的精度。另外,受周圍溫度的急劇變化,可能會有影響。
*速度、檢查時間及精度等值,會因條件而異。
*詳細請參照《規格說明書》。
